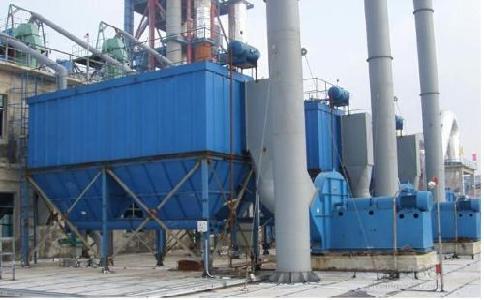

圓筒電除塵器由圓筒形狀外殼讓,氣體散布板、收塵極、電暈極、振打清灰組織、電源和出灰設備七部分組成,在圓筒形殼體的兩頭時氣體的進、出口,進出口有氣體散布板,收塵極由懸掛設備、筆直吊板、板機腰帶組成,沿氣流方向安置。每排收塵極銜接在一起的頂部及底部支撐件上,底部經過導桿加以導向。
在筒體內筆直擺放,與氣流方向平行。兩排收塵極銜接在一起的頂部及底部支撐件上,底部經過導桿加以導向。在筒體內筆直擺放,與氣流方向平行。兩排收塵極之間懸掛著放電極,放電極為圓鋼(或扁鋼)芒刺線。放電極與高壓供電系統銜接,由變壓器直接供電。放電極結構經過裝置支架、支撐結構及支撐管道固定在頂部外殼上的絕緣子上。
絕緣子經過電加熱,用氮氣進行吹掃,以防粉塵集聚或絕緣子內壁構成冷凝物而導致電氣擊穿。振打清灰在筒體內進行,振打周期各電場紛歧。被振打落入筒體底部的粉塵憑借電動扇形刮板刮到運送器,然后掃除筒體外,這一進程由密封閥操控完結。
