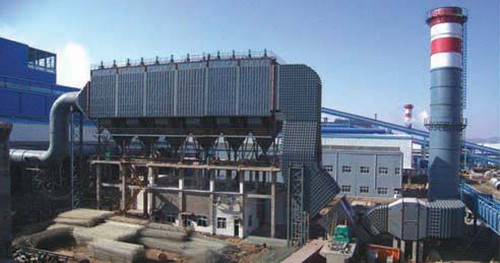

脈沖布袋除塵器在鋼鐵廠的應用

隨著人民生活水平與社會發展的不斷進步，我國對環境保護的意識越來越強。眾所周知，鋼鐵廠冶煉過程是一個高度污染的過程，鋼鐵廠在冶煉的過程中，會產生大量的粉塵散入空氣中，如不加以治理，不僅污染了環境，還對操作人員的健康造成威脅。因此，鋼鐵廠的除塵問題越來越受重視。

一、鋼鐵廠除塵器結構組成

除塵器是煙氣凈化的核心，其主要結構由上箱體、中箱體、灰斗、導流板、支架、濾袋組件、噴吹裝置、離線閥、卸灰閥及檢測、控制系統等組成。整套除塵器還包括檢修平臺、照明系統、檢修電源、輸灰系統等。

二、工作原理

含塵氣體從進風口進入收塵器后，先碰到進出風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度放慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。隨著過濾工況的進行，當濾袋表面積塵達到量時，按照給定的時間間隔(或差壓、手動控制)對每個收塵室輪流進行清灰，殼體用隔板分成若干個獨立的收塵室。每個收塵室裝有一個提升閥，清灰時提升閥關閉，切斷通過該收塵室的過濾氣流，隨即脈沖閥開啟，向?yàn)V袋內噴入高壓空氣，以濾袋外外面上的粉塵。各收塵室的脈沖噴吹寬度和清灰周期，由的清灰程序控制器自動連續進行。落入灰斗中的粉塵經由卸灰閥排出后，利用輸灰系統送出。

三、工藝流程

除塵器利用濾料捕獲煙氣中的塵粒。濾料捕獲塵粒的能力決定除塵器的除塵效率。因此，整個除塵器的工藝可以簡單描述為通過對經過除塵器的含塵氣流的阻力的控制，使濾料保持捕獲塵粒的能力，此控制即為周期性地布袋清灰，防止氣流阻力過大。

氣流在進入除塵器后即由進風管總管內的導流板引導分別進入各灰斗進風管，氣流流量由各過濾器的壓力自行控制，壓力低的過濾室氣流量將較大。因此，一旦一個過濾器室的壓差過大，過多的氣流(含有多的塵粒)將被趕往其他過濾室，直到各過濾室壓差相似。在實際工況中，各過濾室的壓差基本相同，如果某一過濾室的壓差較高(高于設定值)，該室將進入清灰程序;如果某一過濾室的壓差一直較高且清灰后無明顯下降，說明該室有濾袋被堵;如果某一過濾室的壓差一直較低(低于設定值)，說明該室濾袋有破損。

在灰斗上部設有進風管，氣流由此進入過濾室灰斗進風管中的氣流分配系統將氣流均勻地分布到過濾室的整個截面。過濾室中由花板分隔成凈氣室(上箱體)和含塵室(中箱體)兩部分。濾袋安裝在花板上，含塵氣流在穿過濾袋進入凈氣室時(此過程即為過濾過程或稱為除塵過程)，濾袋外表面即留下一層灰層(布粉層)。與濾袋材質相比，灰層為細密。事實上，小的塵粒是由灰層捕獲的，否則就能穿過濾袋。因此，新的濾袋在剛投入使用時，將有極細微的塵粒穿透濾袋逃逸，在煙囪口形成羽狀煙，當布粉層形成后，羽狀煙即消失。

為防止濾料的壓力降過大,周期性地對濾袋進行清灰。濾袋清灰并不是將濾袋上的灰層全部，清灰后將殘余少量由極細微塵料組成的布粉層，用于下一除塵過程中捕獲較小塵粒的。過濾室執行清灰工序時處于離線狀態。

四、技術特點

1、低消耗、能。脈沖閥啟閉快，阻力低，噴吹系統各部件都具有優良的空氣動力特性，清灰。且省去了傳統的引射器，直接利用袋口起引射作用，噴吹時間縮短到0．065～0．085秒，噴吹壓力只需1.5～2.5公斤/平方厘米，對及含濕量大的煙氣凈化，仍有良好的清灰效果。運行能耗低于反吹風袋式除塵器。

2、過濾負荷高。因有清灰的，即使除塵器在較高的過濾風速下運行，其阻力也不會過高，一般為1200～1500Pa，與反吹風除塵器相比，同等過濾面積，脈沖袋式除塵器有   大的處理風量。

3、檢查和   換濾袋方便。濾袋以縫在袋口的彈性漲圈嵌在花板上，無需綁扎。操作人員無需進入箱體內部，減少了與污袋的接觸，操作環境好。

4、的控制技術。脈沖布袋式除塵器的自動控制已普遍采用PLC機，工控機(IPC)也已進入這一。中、小型設備多采用單片機或集成電路為核心的控制技術。自控系統的功能   為，對清灰進行程控。自動監測除塵設備和系統的溫度、壓力、壓差、流量參數、超限報警;對脈沖噴吹裝置、切換閥門、卸灰閥等有關設備和部件的工況進行顯示。對各控制參數的調節   加方便。

5、設備造價低。由于過量負荷高，處理相同煙氣量所需過濾面積小于反吹風袋式除塵器，因而設備緊湊，占地面積小。

五、應用效果

采用脈沖袋式除塵器的除塵效果高達99．5%以上，出口含塵濃度完滿足規定的排放標準，甚至可以達到10mg/m3以下。實踐證明，脈沖式布袋除塵器在鋼鐵廠行業有廣泛的應用空間。使用了脈沖式布袋除塵器，除塵效果良好，煙氣排放達到環保要求，對環境保護做出了巨大的貢獻。
