倉頂除塵器的設計案例

我公司針對當下需要解決的水泥攪拌站產生的粉塵問題，慧陽環保在滿足市場的需求，又了低于國 家排放要求的環境下，設計生產出倉頂除塵器。

1、倉頂除塵器簡介：

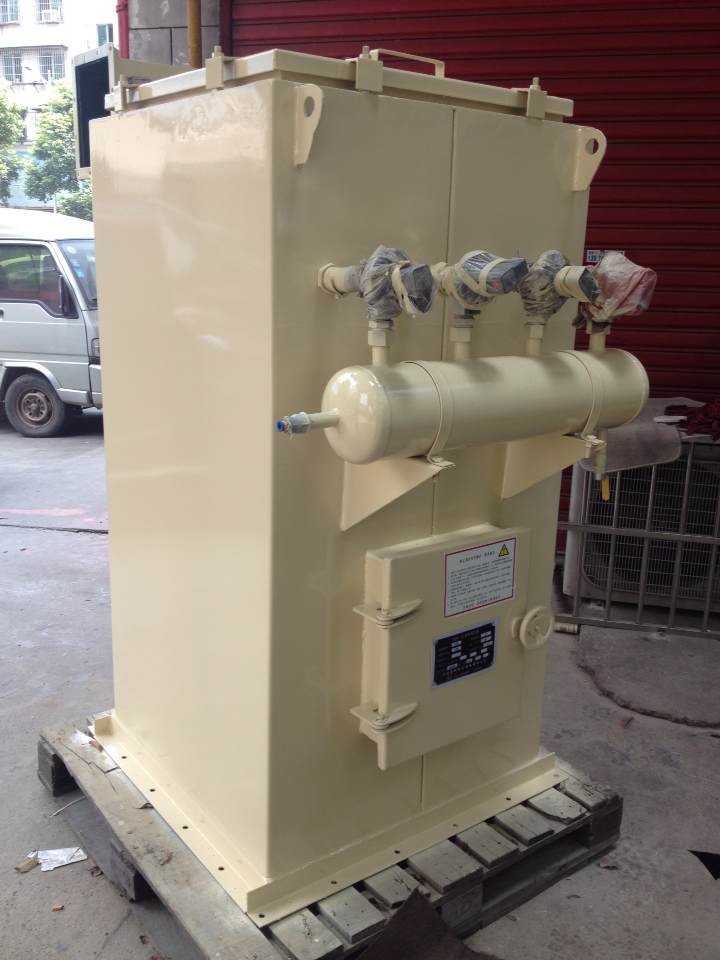

倉頂除塵器是一種用在料倉頂部的除塵設備。適宜布置在各種粉料儲存料倉的頂部，用于捕集各種細小干燥的非纖維粉塵，廣泛應用于礦山破碎原料倉頂、水泥粉磨站倉頂、裝車轉運料倉頂?shù)钠淞峡诜蹓m及料倉返塵治理。

通過布袋將料倉內漂浮的粉塵顆粒隔離開，并將干凈的空氣排放到大氣中，以此來保護環境。

2、結構結構：

①主體：包括上箱體、凈氣室組成；

②過濾系統：包括骨架、濾袋組件；

③清灰系統：包括電磁脈沖閥、氣包、噴吹管；

④引風系統：包括引風機；

⑤控制系統：包括脈沖程序控制儀、啟動柜；

3、 工作原理：

含塵空氣由除塵器底部進入除塵箱體中，顆粒較粗的粉塵靠其自身重力向下沉降，落入灰倉，細小粉塵通過各種效應被吸附在濾袋外壁，經濾袋過濾后的凈化空氣通過文丘里管進入凈氣室從出氣口排出，被吸附在濾袋外壁的粉塵，隨著時間的增長，越積越厚，阻力逐漸上升，處理的氣體量不斷減少。為了使除塵器經常保持的工作狀態，使壓力損失保持在的范圍內，就需要吸附在濾袋表面的積灰。

清灰過程是由控制儀按規定要求對各個電磁脈沖閥發出指令，依次打開閥門，順序向各組濾袋內噴吹高壓空氣，于是氣包內壓縮空氣經由噴吹管的孔眼穿過文氏管進入濾袋(稱一次風)，而當噴吹的高速氣流通過文氏管的一剎那，數倍于一次風的周圍空氣被誘導同時進入濾袋內(稱二次風)。由于這一、二次風形成的一股與過濾氣流相反的強有力的逆向氣流射入濾袋內，使濾袋在瞬間急劇實現膨脹收縮，以及氣流的反向作用，將吸附在濾袋表面的粉塵下來。

由于清灰時向濾袋內噴吹的高壓空氣是在幾組濾袋間依次進行的，并不切斷需要處理的含塵空氣，所以在清灰過程中，除塵設備的壓力損失和被處理的含塵氣體量都幾乎不變，這一點就是倉頂單機除塵器的性之一。

4、使用優勢：

①將壓縮空氣打料時進入倉內的空氣及時排空，上料順暢。

②倉頂除塵器便于維護和保養，安裝方便。

③使治理后的倉頂除塵器排放濃度滿足國 家排放要求在10mg/Nm3以下。
