電爐除塵器方案設計

我公司為了對電爐在作業過程中產生的煙氣進行捕集和治理，減少和防止煙氣對環境的污染，車間工作環境，本方案設計如下。

一、電爐除塵器的選用：

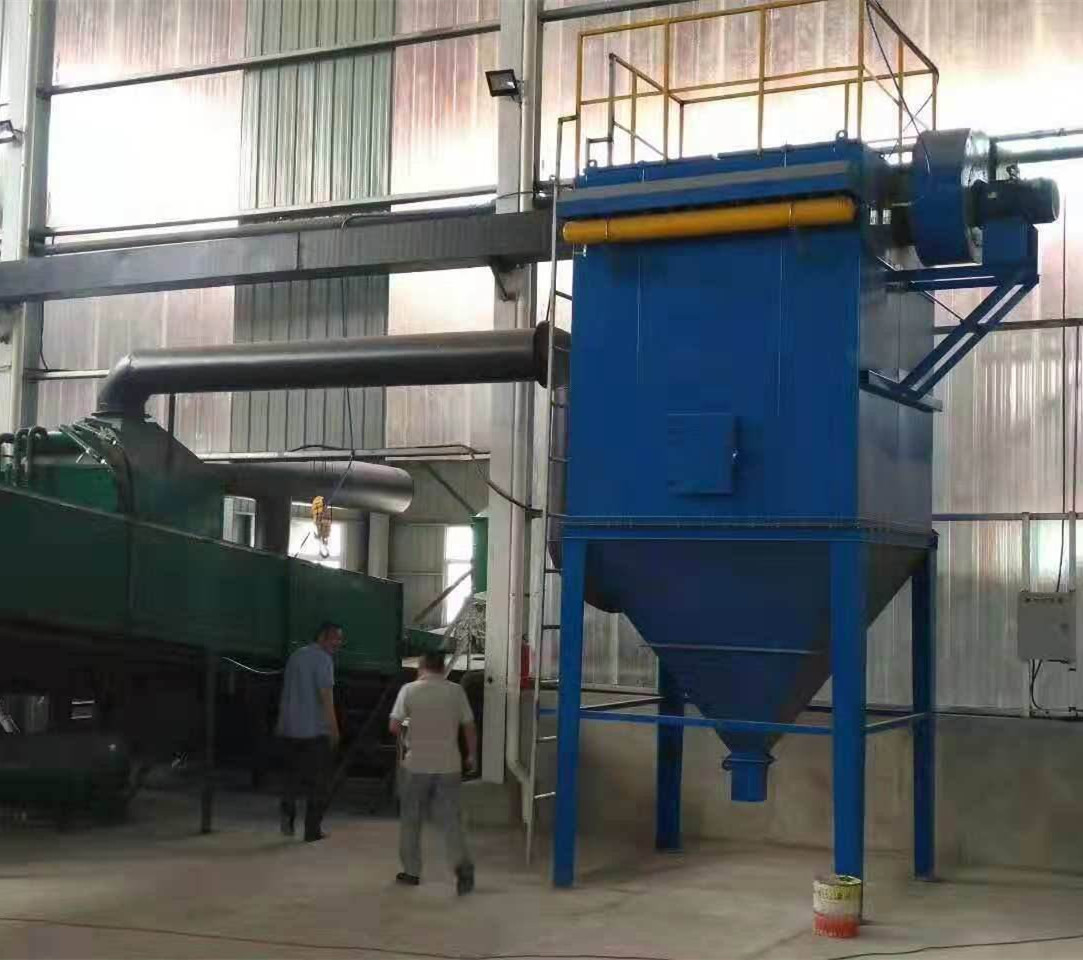

電爐煙氣除塵采用干式除塵，即煙氣經脈沖布袋除塵器后，進行除塵，凈化后的尾氣排入大氣。采用脈沖袋式除塵工藝，除塵效率在，粉塵排放小于10mg/Nm3。

二、結構特征機組包含：

1)進風口、均壓沉降段、過濾室、凈氣室、風機進風管、風機出風管、灰斗、旋轉頂棚、旋轉排氣筒、氣力輸送、風機站、風機檢修機構等。

2)除塵器、風機站、排氣筒和輸灰系統“四合一”。風機站擺放在機組灰斗下方；排氣筒設置在機組內部；機組底部為多個環形布置的灰斗，使用一套氣力輸灰裝置將各個灰斗的灰集中至其中一個灰斗，省去了常規系統中的集中灰倉。

3)旋轉頂棚上設有離線換袋倉和吊布袋框架機構，可實現離線埂換布袋。

三、電爐除塵器工作原理：

1)氣流：在除塵系統風機負壓作用下，含塵氣體從360°任一方向由煙氣進入機組均壓沉降段后上升至過濾室凈化，粉塵被截留在濾袋外表面，清潔氣體則通過花板進入清潔室，均勻地向中心聚攏，進入風機進風管，向下進入風機后，再向上進入旋轉排氣筒進入大氣。

2)清灰：可采用定壓或定時噴吹，當需要清灰時，機組頂棚開始旋轉，帶動離線罩和噴吹管對濾袋進行離線回轉脈沖清灰，這一過程將聚積在濾袋外表面的粉塵剝離落入灰倉內。

3)灰流：機組底部為多個環形布置的灰斗，使用一套氣力輸灰裝置將各個灰斗的灰集中至其中一個灰斗，再定期由車輛運走。

4)風機檢修：由于風機擺放在灰斗下方，因此本除塵機組還自帶風機檢修機構，風機電機的檢修就依靠該檢修機構進行。
