選煤廠除塵器
洗煤廠、選煤廠準備車間破碎篩分車間破碎機篩粉機皮帶輸送機在生產中產生大量的粉塵，嚴重的污染了生產現場和廠區的自然環境， 重要的是直接危害了操作工人的身體健康，為了崗位條件和廠區的自然環境， 采取 的除塵凈化措施。 為了使環境，只有靠除塵器來治理。
傳真：0317-8302111
地址：河北省泊頭市四營開發區
洗煤廠、選煤廠準備車間破碎篩分車間破碎機篩粉機皮帶輸送機在生產中產生大量的粉塵，嚴重的污染了生產現場和廠區的自然環境， 重要的是直接危害了操作工人的身體健康，為了崗位條件和廠區的自然環境， 采取 的除塵凈化措施。 為了使環境，只有靠除塵器來治理。
選煤廠除塵器結構：
1、脈沖單機除塵設備主要有以下部分組成：
（2）出風系統：包括風機、風機配用電機。
（3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。
選煤廠破碎篩分車間脈沖除塵器工作原理
引風機把含塵氣體從進氣口引入中殼體內，干凈的氣體透過濾袋由文氏管進入上殼體，而由凈氣出口排出，而粉塵被阻留在濾袋外壁，隨著時間的延長，吸附在濾袋上的粉塵越來越厚，濾袋阻力越來越大，此時，脈沖控制儀發出信號，程序自動控制各脈沖閥的開關，使高壓氣源經噴吹孔、文氏管
布袋
袋式除塵器能凈化含塵氣體的主要元件是過濾材料，它是或無機纖維制品。正確地選擇濾料是設計使用好袋式除塵器的關鍵。過濾材料的選擇，需要考慮含塵氣體性質、含塵濃度、粉塵顆粒大小、化學性質、物理性能、氣體溫度等。總的說來，選擇性能適當?shù)倪^濾材料，既要均勻致密，透氣性好，又要耐熱、，還要有 的機械強度，才能延長濾袋的使用壽命，保持良好的除塵效率。每一種過濾材料都有各自的優缺點．根據上述條件選擇并合理地使用。
濾袋骨架
濾袋骨架制造質量的高低，直接影響濾袋的使用壽命，影響除塵器運行效果和日常維護工作量、費用，我們采取了以下措施：
⑴ 袋籠的材質為碳鋼冷拔絲，采用Ф6鋼絲經4次冷拔，外加旋轉力而成，無彎曲變形。
⑵袋籠采用多頭電焊機一次成型，焊點
光滑，均勻牢固，無脫焊、虛焊和漏焊等現象，骨架。
⑶袋籠的縱筋和反撐環分布均勻，并有足夠的強度和剛度，防止損壞和變形，每只袋籠縱筋8根、反撐環的間距小于200mm；
⑷袋籠采用圓形；
⑸適應除塵器結構需求，骨架為單節結構。
⑹骨架撐環采用圓型結構，避免與濾袋的磨損。
電磁脈沖閥
選擇 的脈沖閥是脈沖除塵器的核心，優良的空氣動力特性和的壽命是選擇脈沖閥的標準，我公司選用國產 生產的DMF直角式脈沖閥。它采用 結構，由于配備 膜片，因此脈沖閥的維護工作量很少,它的使用壽命在100萬次以上。
花孔板
花孔板的質量對除塵器的性能影響很大：花板孔粗糙會使濾袋受損；孔距不均、花板表面不平整會使濾袋中心線相對于水平面的垂直度產生偏差，導致濾袋底部相互接觸，粉塵搭橋難以 ，除塵器運行阻力上升，從而造成能源的浪費。因此，以上三個指標是需要嚴加控制的，控制措施如下：
⑴花板采用大型數控沖床設備實現對板孔的沖壓，加工后邊緣光滑，無尖角毛刺，孔徑公差滿足 標準，形成良好的密封，花孔中心偏差<1mm。
⑵ 花板表面平整光潔，無撓曲、凹凸不平等缺陷，其平面度偏差不大于1‰。
⑶工藝上整板切割、減少焊接量，焊接變形，孔距均勻。
⑷焊接過程中輔以錘擊等簡單易行的去應力措施，控制焊接應力變形，其整體的平面度。
設備密封性的控制
除塵器密封不良，會造成設備能源的浪費，除塵效率下降，造成含塵氣體的泄漏，嚴重時可誘發結露現象，從而影響設備的正常使用，為此我們采取以下措施進行控制：
1）設備主體采用雙面焊或單面焊雙面成形工藝，且焊后經嚴格的滲漏檢驗，其密封。
2）除塵器門蓋采用線性鋼體與硅橡膠軟體線面接觸的密封方式，結構簡單、密封、漏風率。型 號 袋 數 過濾面積 風速 過濾風量
(米3/時)阻力 效率% 外形尺寸
(長×寬×高)重量
(公斤)QMC-24 24 18 2-4 2160-4300 120 1025×1678×3660 850 QMC-36 36 27 2-4 3250-6480 120 1425×1678×3660 1117 QMC-48 48 36 2-4 4320-8630 120 1820×1678×3660 1259 QMC-60 60 45 2-4 5400-10800 120 2225×1678×3660 1573 QMC-72 72 54 2-4 6450-12900 120 2625×1678×3660 1777 QMC-84 84 63 2-4 7550-15100 120 3025×1678×3660 2029 QMC-96 96 72 2-4 8650-17700 120 3588×1678×3660 2181 QMC-120 120 90 2-4 10800-20800 120 4385×1678×3660 2610

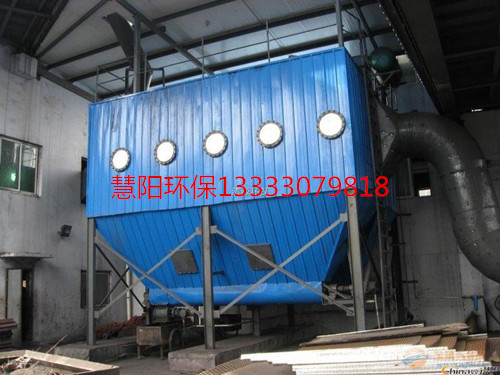

山東選煤廠除塵器 山西選煤廠除塵器
