鍋爐布袋除塵器的結構設計

鍋爐布袋除塵器是鍋爐煙氣除塵中的設備之一，布袋除塵器能夠保持的除塵效率與其結構的合理設計是分不開的。

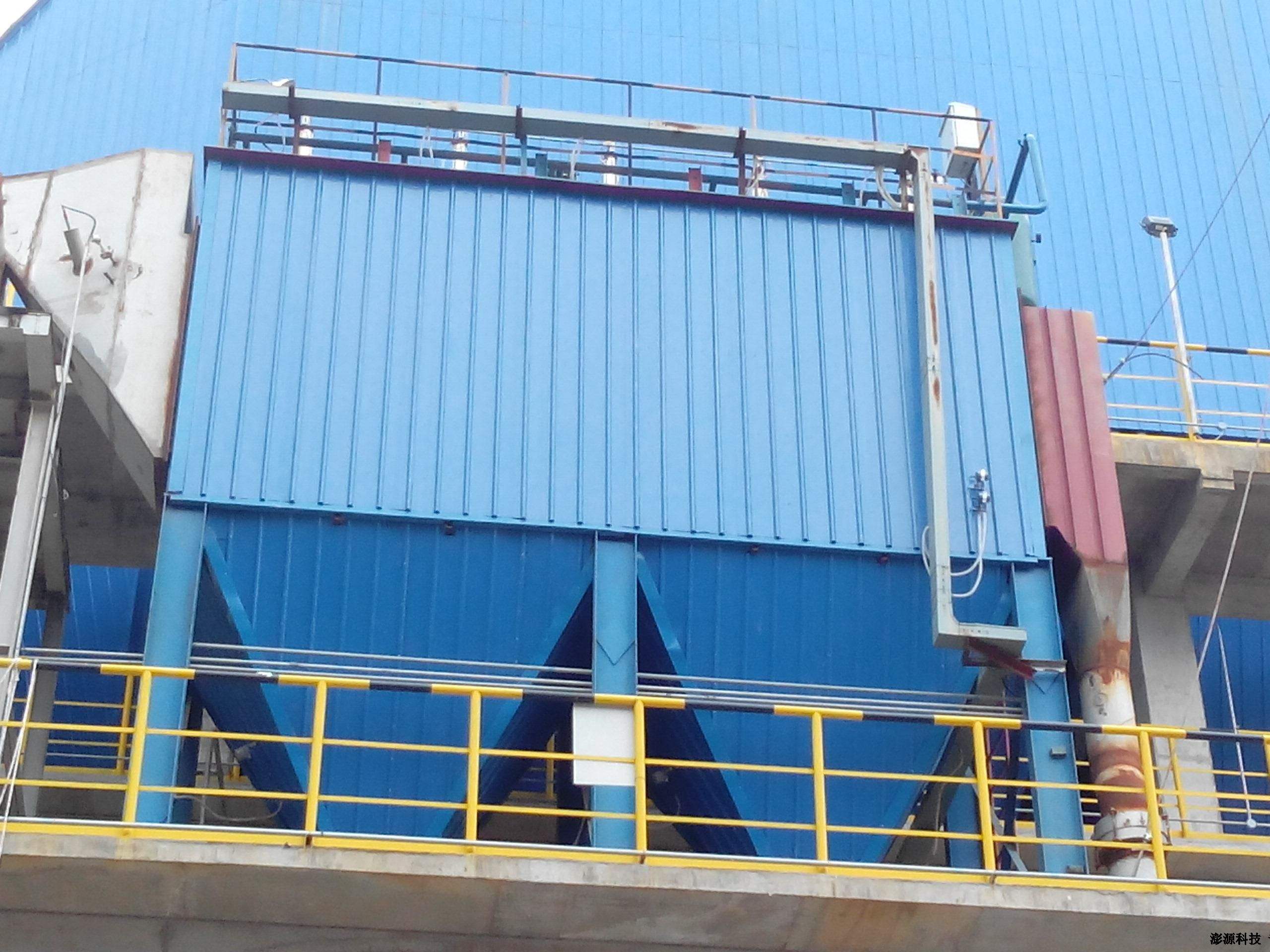

慧陽鍋爐脈沖布袋除塵器的結構設計說明：

1.設備本體——包括設備支撐結構、上箱體、中箱、灰斗、噴吹裝置及氣壓管路等。

2.濾袋、籠骨和花板—濾袋和籠骨組成濾灰系統。花板用于支撐濾袋組件和分隔過濾室(含塵段)及凈氣室，并作為除塵器濾袋組件的檢修平臺。濾袋組件從花板上方裝入。

3.進氣系統——包括進風裝置、分流裝置，進入除塵器各室風量分配均勻。

4.排氣系統——包括由排氣管道等組成的除塵器凈化氣體排放系統。

5.除塵器采用外濾式過濾方式。

6.卸灰系統——包括清堵空氣炮、手動插板閥等。

7.清灰系統——包括電磁脈沖閥、噴吹管、氣包等。

8.布袋 除塵器頂部防雨設施——用于保護電磁脈沖閥等頂部裝置，并設有欄桿、扶手，作為檢修平臺。

9.除塵器設照明系統。

10.除塵器有結構上獨立的殼體，殼體應密封、防雨，殼體設計避免死角或灰塵積聚區。

11.在除塵器濾袋室頂部應有檢修門，以便進行檢修。

12.除塵器采用低壓噴吹技術，運用低壓、、長壽命電磁脈沖閥和噴吹管等的清灰方式。

13.壓縮空氣系統包括儲氣罐、壓縮空氣管道、減壓閥、壓力表、氣源處理等，并考慮冬季防凍措施。

14.除塵器采用旁路系統，以滿足鍋爐投油助燃、煙溫異常和“四管”爆裂及鍋爐故障時對除塵器的保護。

15.灰斗及排灰口的設計應灰塵能自流出灰斗。

16.除塵器應配置進風后塵降系統，減少布袋過濾粉塵量，對濾袋間合理布置，使上升氣流速度控制，使進入除塵器的含塵氣體能均勻地分布到每個除塵布袋，防止濾袋間的碰撞和磨擦，延長濾袋使用壽命。

17.鍋爐的連續運行不受除塵設備運行或分區停運的限制，在負荷調整時有良好的、適宜的調節特性、和穩定地連續運行。

18.所有的檢修維護工作在除塵器凈氣室及機外進行，無須進入除塵器內部。

19.除塵器設有保溫層、頂部防雨棚，防止結露及保護除塵器頂部裝置。

20.除塵器設置差壓計、料位計、等檢測裝置，當煙氣溫度過高或過低、超過預設報警值時，自動打開旁路系統閥門排放煙氣，保護濾袋。

21.灰斗設置電加熱裝置，防止積灰受潮板結;配置空氣炮清堵裝置，以卸灰的順利進行。

22.根據現場布置條件，除塵器設備結構緊湊，技術合理，密封性強，動作靈活，便于檢修，外形美觀。設計、制造應符合《脈沖噴吹類袋式除塵器技術條件》的規定要求。

23.主、旁管路閥門開關與引風機起停應實現連鎖，鍋爐滅爐事故發生。
