焦化廠焦?fàn)t機側除塵器主要解決焦化行業煙塵治理,使排放值達到甚至低于我國當下的規定排放標準。
隨著強制性要求的日益嚴格,裝煤煙塵和焦側的出焦煙塵基本治理之后,機側煙塵的無組織排放就特別的顯眼,所以治理也就顯得了。那么焦化廠焦?fàn)t機側煙塵又該如何治理呢?
一、焦化廠焦?fàn)t機側煙塵來源
我們先了解一下焦?fàn)t機側的煙塵情況。出焦過程中的焦?fàn)t機側煙塵源主要有以下幾處:
1、裝煤時小爐門處的煙塵;
2、清石墨時小爐門處的煙塵。
3、出焦操作時機側爐門處的煙塵。炭化室高達6.5M,摘取爐門后,焦炭表面溫度高達950一一1100°C,由于與爐門直接接觸,還未成熟,其與大氣接觸后收縮產生裂紋,并在大氣中氧化燃燒,產生大量的高溫黑色煙塵,引起周?chē)諝鈴?qiáng)烈對流,并形成強烈上升的煙塵氣流。
4、從摘取爐門到清潔爐門再到掛上爐門整個過程中,爐門上的高溫生焦和焦油等與空氣接觸氧化和燃燒產生的煙和塵;爐門上的生焦和焦油遇刮板輸送機槽內的水產生的黃煙煙塵和水汽等。
5、從摘取爐門到掛上爐門整個過程中,爐框上粘結的高溫生焦和焦油等與空氣接觸氧化和燃燒產生的煙和塵;爐框上的生焦和焦油遇刮板輸送機槽內的水產生的黃煙和煙塵水汽等。
6、推焦桿回退過程中,推焦頭的活塞作用,從炭化室內排出的熱煙塵,以及推焦頭帶出的尾焦遇刮板輸送機槽內的水產生陣發性的黃煙水蒸汽和粉塵。
7、清門機清框機工作過程中產生的煙塵。
二、焦化廠焦?fàn)t機側除塵器治理方案的具體實施:
1、焦化廠機側除塵器煙塵的收集罩設計從焦?fàn)t機側平臺到爐門上的擋煙板高度在七米以上,要盡量減小煙塵在上升過程中的水平漂散,加之煙塵的陣發性非常大。由于機側出焦?fàn)t門口處現場空間的局限,爐門要移進移出還要清理,推焦桿要進出炭化室,清框機要清理爐框,操作工還要做相關的操作,要收集以上多點多面產生的煙塵,避開各種干擾,還要考慮崗位人員的操作及設備的運行,設計集煙罩的難度是相當大的。

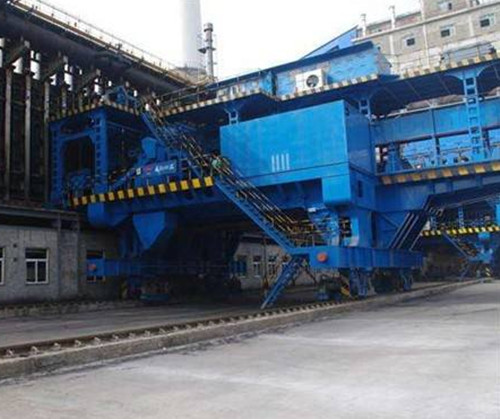

2、除塵系統包含集煙罩濕式除塵器脫水器高壓通風機消音器和管路等。濕式除塵設備在除塵的同時,還能吸收含塵氣體中的其他成分,并使含塵氣體溫度降低。通過除塵設備后排出氣體中的粉塵不僅要低于和地方的排放標準,而且水汽特別是細小水滴脫除,這個問題安裝一個脫水器即可解決。由于除塵設備就安裝在推焦車上,焦?fàn)t吸氣管就橫檔在推焦車軌道的上方,這就限制了排氣管的高度,因氣量較大,會產生較大的噪音,管道需増?jiān)O(shè)消音器。
3、水系統制約濕式除塵器推廣使用的一個主要原因就是含塵污水的二次污染問題,往往是了氣體中的煙塵,卻又帶來了對水系及土壤等的污染。在此我們采取的措施是定時將車開到端臺,把含塵污水通過管路排至熄焦水池,與熄焦水一起在四個熄焦水池內依次沉淀,粉塵與焦粉一并挖出處理,澄清水則用于濕熄焦。不采用濕熄焦的送往生化處理車間進行處理。濕式除塵器使用的循環水可以用焦?fàn)t地下室的排污水,以往直接排至熄焦水池,現在將其送至除塵水系統,再定時排至熄焦水池。除塵系統使用循環水泵實現水的閉路循環,為除塵效果和防止粉塵在循環水箱內的沉積,須定時排出。通過幾個月的運行實踐,每天僅排一次含塵污水即可。為系統的除塵效果,循環水的溫度也是一個關鍵因素,控制在的溫度范圍內,可醉大限度地達到效果,采用電熱器并自動控溫的加熱形式。為減少加熱器的電耗,需減少循環水不的循環和散熱;風機升高速時循環水泵開,風機降低速度或停時時循環水泵也停。
4、焦化廠除塵器電系統為盡量減少電力消耗,每出一爐焦炭,高壓引風機就啟動一次,每次啟動運行約2分鐘,按正常生產每小時啟動六次,采用變頻器控制。出焦時風機轉速為高速或額定轉速,不出焦時風機停轉(或低速運行)。循環水泵的啟停與引風機同步。
